Montacarga
Cliente
Tipo de proyecto
Freelance
Diseño de producto
Desarrollo técnico
Fabricación
Dispositivo electro-mécanico de elevacion de pequeñas cargas (max 70kg.) para el hogar. Recorrido total 4.60m.
Desafio: Desplazar pequeñas cargas de manera vertical, de planta baja a planta superior, con una superficie horizontal restringida. Este fue el mayor condicionante a la hora de la resolución técnica, junto con el menor espacio necesario para el alojamiento de motor, sistema de riel, cables y poleas.
Un esquema «tradicional» del desplazamiento de montacargas industriales no podía ser aplicado ya que quitaba mucha superficie en el carro transportador.

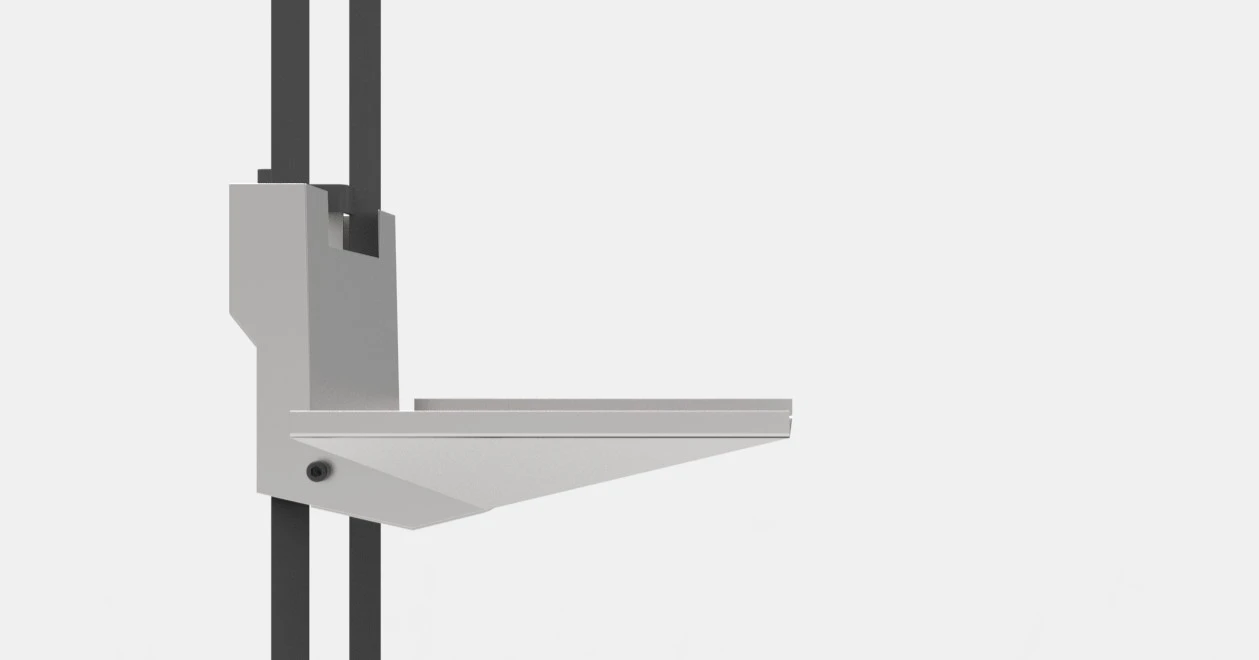

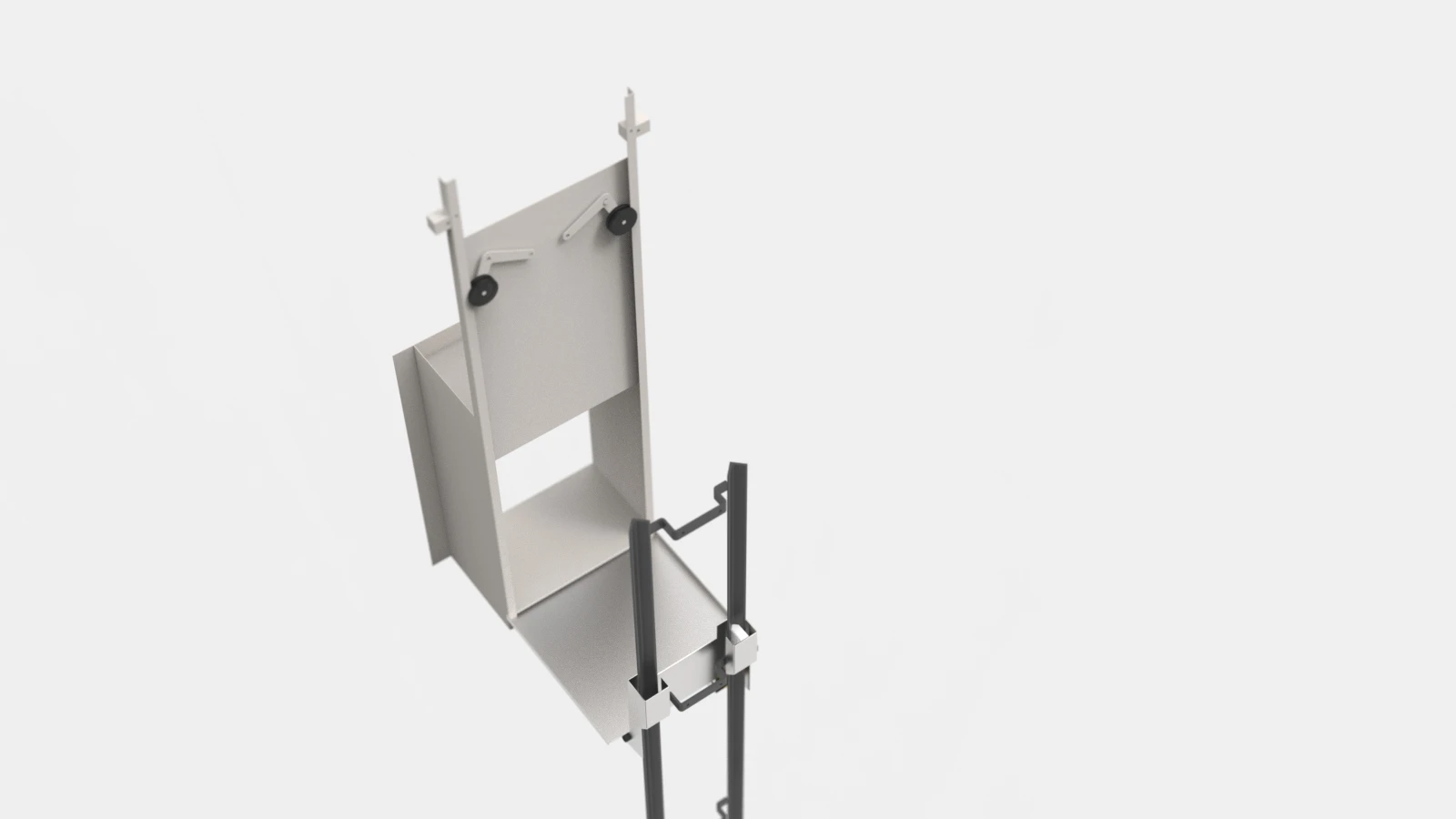

Se optó por un sistema bi-riel adyacente a la pared, que gracias al efecto palanca y gravedad, apoya dos patines y dos ruedas sobre cada uno de ellos. De esta manera se evito desperdiciar espacio indispensable para un funcionamiento óptimo.
Otro aspecto clave a tener en cuenta durante el desarrollo fue la modularidad de los rieles, tanto para el transporte como instalación. Teniendo en cuenta que luego de instalados, deben quedar perfectamente alineados.
La construcción de todo el sistema se realizó en materiales metálicos, asegurando una alta resistencia y durabilidad. Disminuyendo el mantenimiento, sin comprometer un funcionamiento amable al entorno domestico (minimas vibraciones y ruidos)
En relación a la interfase con el usuario, se planteó un sistema de control remoto dual (planta baja / alta) para una independencia total en el uso.

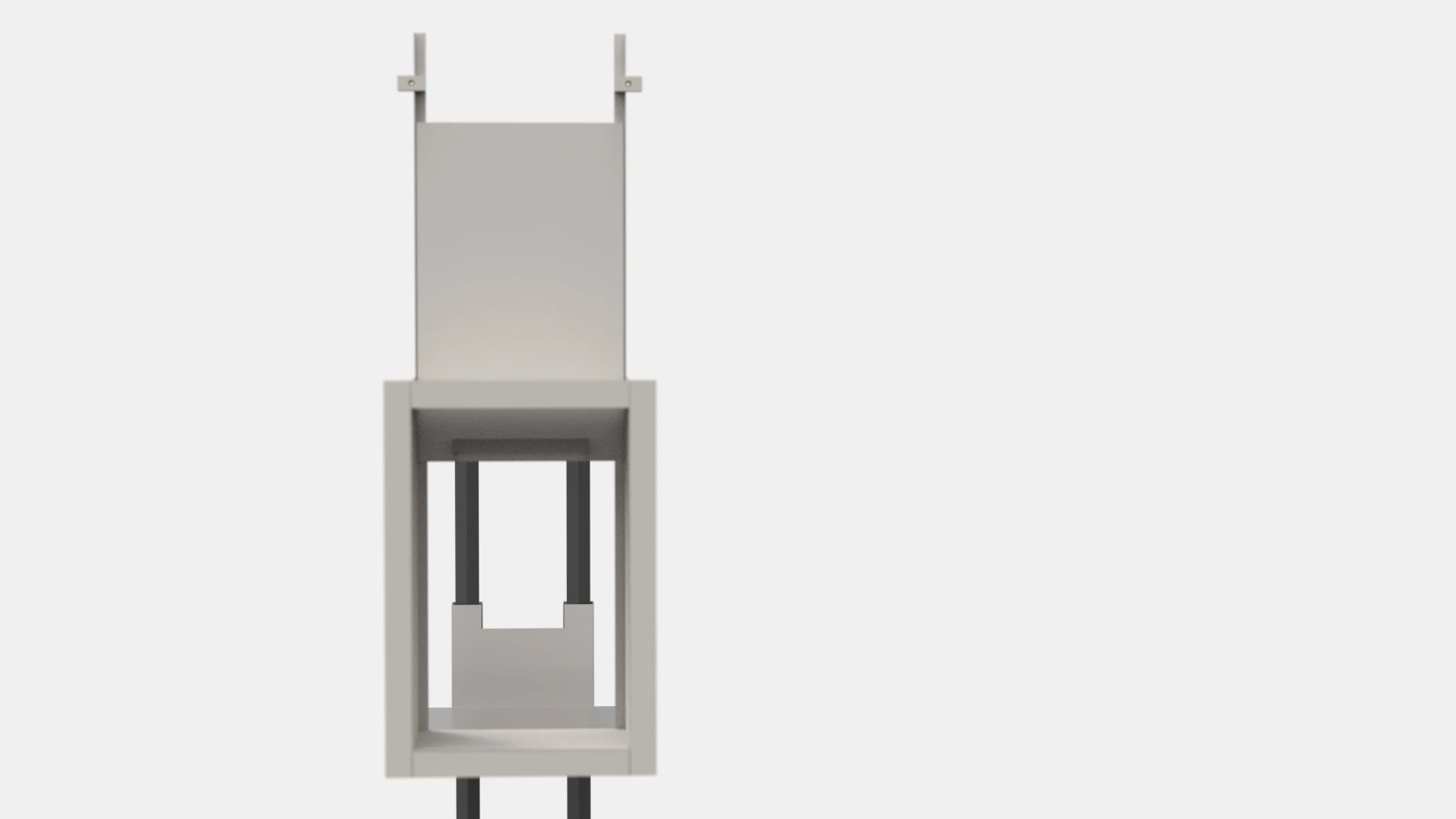

Hacia el final del recorrido en planta alta, se automatizó el proceso de apertura / cierra de puerta tipo gillotina. El mismo carro transportador engancha la parte de inferior de la puerta, permitiendo su elevación. Este sistema permite mantener cerrado el hueco ubicado en la pared, cuando el carro se encuentra en planta baja, evitando asi posibles accidentes.
